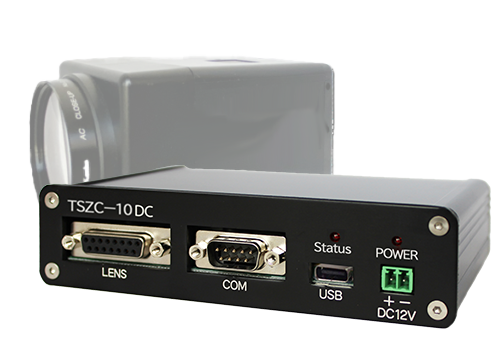

TSZC-10DC

DCモーター対応版

概要

TSZC-10DCは、DCモーターを使用した各社電動ズームレンズを
制御するコントローラです。（3モーターレンズ、または３DCモーターレンズ）
　対応可能レンズ：
　　・DCモーターを使用したズームレンズ
　　　接続実績：興和オプトロニクス社、ケンコートキナー社など
　　・DC6.0V～DC12.0VまでのDCモーターを使用したレンズ

操作方法は、弊社提供のソフト（ZLC）並びに弊社コマンド（TSZCコマンド）、Pelco-D、Pelco-Pのコマンドにも対応しております。
（Pelco-D、Pelco-Pコマンドの機能でご満足いただけない場合はTSZCコマンドをご利用ください）
PC、PLC、CPUボード等から操作することが可能です。

ソフトウエアサンプルとして、VB.net、Pythonの簡易的なコードも提供しております。

TSZC-06と比較しCPUが強化され、レンズ制御と通信は別々のCPUコアで動作しますので、
応答性が向上しています。

※DCアイリスタイプのレンズやPアイリスタイプのレンズは、TSZC-10DCiをお使いください。

機能

・ズーム、フォーカス、アイリスの3つのモーターを同時制御可能
・ステップ数は1000分割での動作
・通信方式は、USB（USBシリアル通信）、RS-232C、オプションでRS422、RS485（外付け変換アダプタ）
・プリセット動作可能
・制御ソフト、サンプルコード提供中

仕様

品名	ズームレンズコントローラー
型番	TSZC-10DC
対象ズームレンズ	３DCモーターレンズ （アイリスを配線しなければDCアイリスレンズにも対応） DCアイリスを有したレンズをご利用いただく場合TSZC-10DCiにて対応
制御対象	ズーム・フォーカス・アイリス
通信方式	USB2.0（シリアル通信） RS232C通信 ※RS485などは別途対応可能 ボーレートは、9600,14400,19200,28800,38400 （USB、RS232C共通）
通信コマンド・プロトコル	TSZCコマンド、Pelco-D、Pelco-P
制御能力	分解能：1000分割 移動速度：ズームレンズによる
ズームレンズ印加電圧	DC12V（PWM）
延長ケーブル対応	あり※１（最大100ｍ）それ以上はご相談ください。
主電源	DC 12V　（端子台へ直結　または付属変換ケーブルを使用しACアダプタ）
ソフトウエア	VB.netサンプルプログラム　コマンド一覧
標準寸法	WxHxD １４２ｘ３６ｘ９６[mm] 突起物含まず
付属品	簡易取扱説明書・USBケーブル・電源変換ケーブル・ACアダプタ
取扱説明書・サンプルソフト	サイトよりダウンロードください。

※１　ケーブル電線の条件があります。ご購入前にご相談ください。
　　　（AWG28よりも太い電線が必要など）
※２　従来機種と異なり、USBコネクタがType-Cに変更されています。
　　　なお、USBコネクタ経由での受電には対応しておりません。信号のみの動作です。
